8 میٹر کلاس 100 ٹنل اوون

چین میں، Dingfeng کے 8m کلاس 100 ٹنل اوون کو اپنی مرضی کے مطابق بنایا جا سکتا ہے۔ باکس 8 میٹر لمبا ہے اور یہ 88 کلو واٹ پاور سسٹم سے چلتا ہے۔ یہ ایک ماڈیولر ڈیزائن کی خصوصیات رکھتا ہے اور خاص طور پر عالمی معیار کی سکرین کو خشک کرنے اور درست جزو بیکنگ کے لیے بنایا گیا ہے۔ یہ ہائی ٹمپریچر پنکھے کے فلٹریشن سسٹم سے لیس ہے اور ISO 5 ایئر پیوریٹی کے معیارات پر پورا اترتا ہے، اس بات کو یقینی بناتا ہے کہ آپ کی مصنوعات بغیر کسی آلودگی کے گرمی کے بہاؤ سے گزریں۔ دنیا بھر سے ہمارے قابل قدر صارفین، چین میں ہماری فیکٹری سے اس پروڈکٹ کو خریدنے کے لیے آپ کا خیرمقدم کرتے ہیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

Dingfeng DFHK7008 کی 8m کلاس 100 ٹنل اوون فیکٹری ڈائریکٹ ایک منفرد انڈر سکشن گرم ہوا کی گردش کو اپناتا ہے ٹیکنالوجی برقی توانائی کو اعلی درجے کے سٹینلیس سٹیل کے اجزاء کے ذریعے تھرمل توانائی میں تبدیل کیا جاتا ہے، اور پھر 100 سطح کے اعلی کارکردگی والے ایئر فلٹر کے ذریعے کم شور گردش کرنے والے پرستاروں کے ذریعے دباؤ ڈالا جاتا ہے۔ ہم نے بھی انضمام کیا ہے۔ ویکیوم کاربن فائبر انفراریڈ لیمپ، RT سے 100°C تک عمل کو ≤15 منٹ کے اندر مکمل کرتے ہیں۔ ڈیلٹا DTE-10T درجہ حرارت ماڈیول اور SCR پاور ریگولیشن درجہ حرارت کنٹرول حاصل کر سکتے ہیں.

دیکھ بھال اور حفاظت

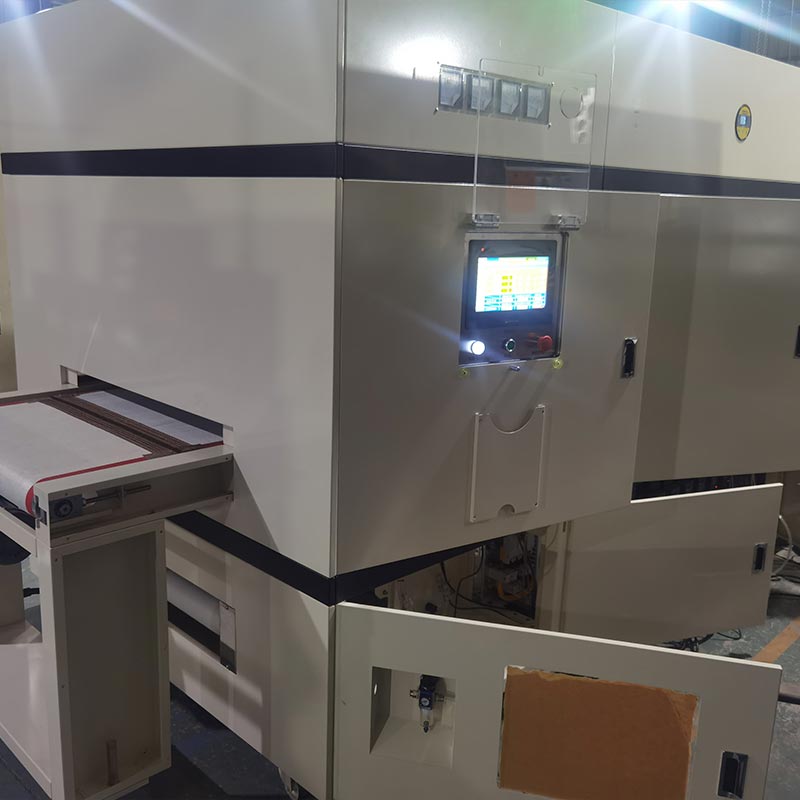

درجہ حرارت والے علاقے سائیڈ اوپننگ ڈور ڈیزائن کو اپناتے ہیں، جو دیکھ بھال اور صفائی کے لیے آسان ہے۔ ہر ایک درجہ حرارت کا زون فضلہ گیس کے اخراج کو آسان بنانے کے لیے ایڈجسٹ ایبل ایئر انلیٹس سے لیس ہے۔ یہ ضم کرتا ہے۔ تحفظ کے جامع میکانزم جیسے رساو، مرحلے میں نقصان، اوورلوڈ، انتہائی کم درجہ حرارت، اور ایک بٹن 8-میٹر صنعتی ٹنل اوون کے مستحکم آپریشن کو یقینی بنانے کے لیے ایمرجنسی اسٹاپ۔

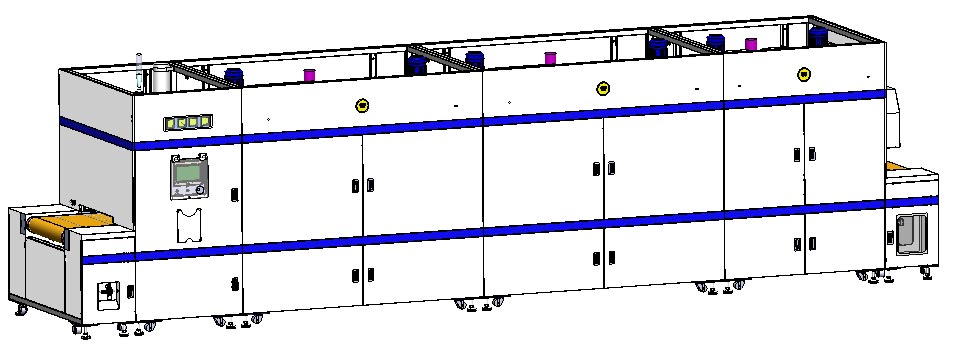

8m Class 100 Tunnel Oven

اہم تکنیکی پیرامیٹرز

نہیں	آئٹم	تفصیلات
1	ماڈل	DFHK7008

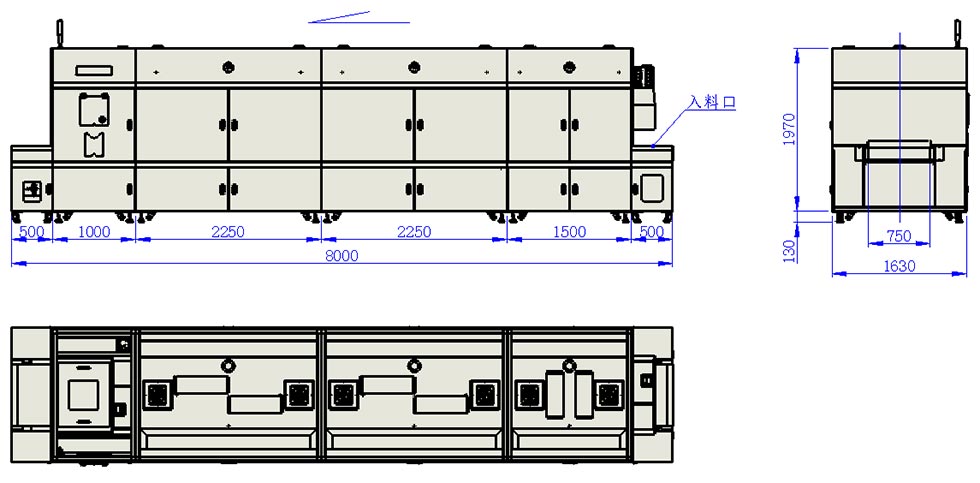

2	مجموعی ابعاد	L8000 * W1630 * H2100mm
3	طاقت	AC380V 88KW 50Hz
4	Inlet کی مؤثر لمبائی	500 ملی میٹر
5	زون 1 کی لمبائی	1500 ملی میٹر * 1 سیکشن
6	زون 2 اور 3 کی لمبائی	2250 ملی میٹر * 2 حصے
7	کولنگ زون کی لمبائی	1000 ملی میٹر
8	آؤٹ لیٹ کی لمبائی	500 ملی میٹر
9	موثر کنویئر چوڑائی	700 ملی میٹر
10	مؤثر کنویئر اونچائی	0 ~ 80 ملی میٹر سایڈست
11	کنویئر کی رفتار	0.5～3m/منٹ سایڈست
12	کام کرنے کی اونچائی	900±30mm
13	کیورنگ موڈ	گرم ہوا کی گردش
14	کیورنگ ٹمپریچر رینج	RT～180℃
15	درجہ حرارت کی یکسانیت	≤±3℃
16	حرارتی شرح	RT～100℃ ≤ 15 منٹ
17	تندور کی سطح کا درجہ حرارت	≤ محیط +8℃
18	پروڈکشن موڈ	مسلسل بلاتعطل پیداوار
19	حرارتی عنصر	سٹینلیس سٹیل ہیٹنگ ٹیوب / میڈیم ویو آئی آر لیمپ
20	کنویئر بیلٹ	اعلی درجہ حرارت مزاحم ٹیفلون میش بیلٹ
21	تندور قدرتی راستہ	3 آؤٹ لیٹس، 4" قطر، ~0.8m³/منٹ ہر ایک
22	اوون ویسٹ گیس ایگزاسٹ	2 آؤٹ لیٹس، 5" قطر، ~9m³/منٹ ہر ایک
24	کولنگ سسٹم	کلاس 1000 FFU لیمینر کولنگ + نیچے کم شور والا سینٹری فیوگل پنکھا؛ 23m³/منٹ، 6" قطر، 1 آؤٹ لیٹ
25	کل فضلہ گیس کا بہاؤ	~43m³/منٹ
26	تندور کی صفائی	جامد کلاس 100، ڈائنامک کلاس 1000
27	حفاظتی تحفظ	رساو، اوورلوڈ، زیادہ درجہ حرارت اور ہنگامی اسٹاپ تحفظ
28	ڈیٹا کا حصول	MES ڈیٹا کا حصول اور خودکار اسکیننگ فنکشن

اہم جزو ماڈل

نہیں	حصوں کا نام	تفصیلات / ماڈل	برانڈ اور اصلیت
مکینیکل پارٹ
1	موٹر چلانا	CH32-400W-120-SZ 380V افقی، آؤٹ پٹ شافٹ Ø32 افقی	گھریلو برانڈ
2	ٹیفلون کنویئر میش بیلٹ	سرک لمبائی 16700W750mm، ملکی وائٹ، 11 میش، سلیکون گائیڈ پٹی کے ساتھ، گائیڈ سٹرپ سینٹر فاصلہ 720 ملی میٹر	گھریلو برانڈ
3	گرم ہوا کی گردش کا پنکھا۔	1.5KW-2P، شافٹ کی لمبائی 190، شافٹ قطر Ø24mm، رفتار 2800r/منٹ	گھریلو برانڈ
4	HEPA فلٹر	L900W274T180mm Class100L900W424T180mm Class100	گھریلو برانڈ
5	304 سٹینلیس سٹیل ہیٹنگ ٹیوب	1.2KW L-Type 220V، 1.5KW L-Type 220V	گھریلو برانڈ
6	آئی آر لیمپ	کاربن فائبر ویکیوم IR ٹیوب، 0.8KW*L845mm	گھریلو برانڈ
7	بلیڈ فین وہیل داخل کیا گیا۔	10.5 انچ ٹائپ بی، شافٹ ہول Ø24 ملی میٹر	گھریلو برانڈ
8	ایگزاسٹ گیس فین	CY125 200W 220V، دائیں 90°	گھریلو برانڈ
9	سینٹرفیوگل پنکھا	CY180 750W کاسٹ آئرن موٹر، رفتار 2850r/منٹ	گھریلو برانڈ
10	تفریق پریشر گیج	0-300Pa	گھریلو برانڈ
11	ڈسٹ سٹکی رولر	لمبائی 690 ملی میٹر، OD 94، ID 76، چاقو سے پاک کٹنگ، درمیانے درجے کی واسکاسیٹی	گھریلو برانڈ
12	سگ ماہی کی پٹی	KX-27(16x21)	گھریلو برانڈ
کنٹرول پارٹ
13	ارتھ لیکیج سرکٹ بریکر	3P+N-C250A	چنٹ
14	AC رابطہ کنندہ	LC1N-1810 220V	شنائیڈر
15	AC رابطہ کنندہ	LC1N-1210 220V	شنائیڈر
16	AC رابطہ کنندہ	LC1N-4011 220V	شنائیڈر
17	تھرمل اوورلوڈ ریلے	LRN12N 5.5-8A	شنائیڈر
18	انٹرمیڈیٹ ریلے	MY4NJ DC24V	اومرون
19	پی ایل سی	H5U-1614MTD-A8	Inovance
20	ٹچ اسکرین	MT8102iE	وین ویو
21	درجہ حرارت کنٹرول ماڈیول	DTE-10T	ڈیلٹا
22	درجہ حرارت سینسر (تھرموکپل)	WRNT-01/02 K-Type	Hualing
23	3 فیز ایس سی آر ماڈیول	J3-SCR-75LA	اوئے
24	انورٹر	220V 0.4KW، Shihlin، کمیونیکیشن فنکشن کے ساتھ	شہلن
25	انورٹر	380V 3.7KW، Shihlin، کمیونیکیشن فنکشن کے ساتھ	شہلن

ہمارے فوائد

صارفین اپنی اصل ضروریات کی بنیاد پر ڈرائنگ کو اپنی مرضی کے مطابق بنا سکتے ہیں۔ 8 میٹر کلاس 100 ٹنل اوون سختی سے اس کی تعمیل کرتا ہے۔ کے ساتھ 1000 سطح صاف کرنے کے معیارات۔ درجہ حرارت زون کے تینوں حصے آزادانہ اور درست طریقے سے ہیں۔ SCR thyristors کے ساتھ مل کر ڈیلٹا PLC کے ذریعے کنٹرول کیا جاتا ہے، اور تیزی سے بڑھانے کے لیے دور اورکت لیمپوں کے ذریعے ان کی تکمیل ہوتی ہے۔ دی علاج کا اثر. تندور ایک اعلی درجہ حرارت کے موثر فلٹر اور ایک Teflon اعلی درجہ حرارت میش سے لیس ہے بیلٹ ہے انحراف اور آسان خود کی صفائی چپچپا دھول رولرس کو روکنے کے لئے ایک آلہ کے ساتھ لیس. کولنگ سیکشن استعمال کرتا ہے a ہزار لیول کے لیمینر فلو فین اور نیچے والے ایگزاسٹ فین کو ایک ساتھ کام کرنے پر مجبور کیا گیا، باہر گرم ہوا خارج ہو رہی ہے کو بہترین ایئر کولنگ اثر حاصل کریں۔ صارفین اپنی اصل ضروریات کی بنیاد پر ڈرائنگ کو اپنی مرضی کے مطابق بنا سکتے ہیں۔

کنفیگریشن سپورٹ

سیمی کنڈکٹر کیورنگ فرنس کے کنٹرول فن تعمیر کو Inovance H5U PLC اور Weinview MT8102iE کی مدد حاصل ہے۔ ٹچ اسکرین، MES ڈیٹا اکٹھا کرنے اور خودکار اسکیننگ کے افعال کے لیے صنعتی 4.0 انٹرفیس فراہم کرتی ہے۔ دی نظام شنائیڈر AC کانٹیکٹرز اور اومرون ریلے پر مشتمل ہے، جو ڈسٹ پروف انکلوژر میں رکھا گیا ہے۔ کا یہ انتخاب اعلی معیار اجزاء، شائننگر انورٹر کے ساتھ مل کر اس بات کو یقینی بناتے ہیں کہ 700 ملی میٹر چوڑی ٹیفلون میش بیلٹ ہموار رہے۔ اور 0.5 سے 3 میٹر فی منٹ کی غیر خلل رفتار، آپ کے درست ویفرز اور PCBA کو کمپن سے بچاتا ہے یا مکینیکل جھٹکا
