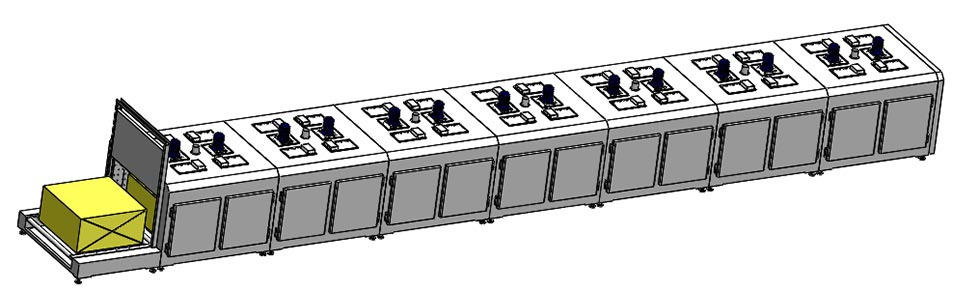

رولر کنویئر ٹنل اوون

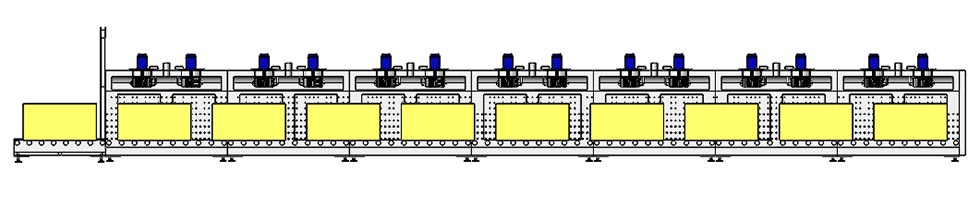

700 ملی میٹر کی مؤثر اونچائی کے ساتھ اندرونی تندور میں درجہ حرارت کی یکسانیت حاصل کرنے کے لیے، ایک پیچیدہ ہوا کا بہاؤ ڈیزائن کی ضرورت ہے. آپ ڈنگفینگ میں رولر کنویئر ٹنل اوون کو اپنی مرضی کے مطابق بنا سکتے ہیں، جو ایک ہائی فلو افقی کو اپناتا ہے۔ کراس بہاؤ کا نظام. یہ 12 انچ ملٹی بلیڈ امپیلر کے ساتھ 1500 واٹ کی آزاد موٹرز سے چلتی ہے۔ گرم ہوا مجبور ہے۔ دونوں اطراف سے خصوصی طور پر ڈیزائن کردہ سٹینلیس سٹیل کی سوراخ شدہ پلیٹوں کے ذریعے، پھر مصنوعات کی سطح پر جمع ہو جاتی ہے، اور ٹاپ ایگزاسٹ پورٹ کے ذریعے واپسی، اس بات کو یقینی بناتے ہوئے کہ پورے 15.6 میٹر لمبے تندور کے اندر درجہ حرارت کی یکسانیت ہو۔ ±5-8°C کی حد میں مستحکم طور پر کام کرتا ہے۔

حرارتی عمل

صنعتی رولر کنویئر ٹنل اوون حفاظتی تحفظ کے افعال جیسے خود کار طریقے سے کام کرتا ہے درجہ حرارت کنٹرول، درست درجہ حرارت کا استحکام، اور درجہ حرارت کی حد سے تجاوز کرنے پر خودکار بند۔ تندور کا اندرونی حصہ یکساں طور پر آئینے سے تیار کردہ سٹینلیس سٹیل کی پلیٹوں اور موصلیت کے ساتھ بنایا گیا ہے۔ مطلوبہ گرمی کی موصلیت کا اثر حاصل کرنے کے لئے پرت 120K سلیکیجل ایلومینیم موصلیت راک اون سے بھری ہوئی ہے۔ دی بیرونی فریم لوہے کے پروفائلز سے بنا ہوا ہے جو ایک ساتھ ویلڈ کیا جاتا ہے، جبکہ اوون کا بیرونی پینل لیزر سے بنتا ہے۔ کولڈ رولڈ اسٹیل پلیٹوں پر کاٹنے اور پھر ہائیڈروفارمنگ۔ سٹینلیس سٹیل ہیٹنگ ٹیوبیں گرم کرنے کے لیے استعمال ہوتی ہیں، اور کم شور والے سینٹری فیوگل ایگزاسٹ فین کے ساتھ مل کر، ایک موثر گرم ہوا کی گردش کا نظام بنتا ہے، گرمی کو مصنوعات کی سطح پر یکساں طور پر پھیلانے کی اجازت دیتا ہے۔

ہماری کنفیگریشن سرٹیفیکیشن

ڈنگفینگ کا رولر کنویئر اوون ایک جدید PLC اور 10.2 انچ ٹچ اسکرین انٹرفیس، ایک کنٹرول سے لیس ہے۔ وہ نظام جو انڈسٹری 4.0 کے معیارات کے مطابق ہو۔ آپریٹرز آسانی سے حقیقی وقت کا درجہ حرارت، موٹر دیکھ سکتے ہیں۔ فریکوئنسی اور آؤٹ پٹ کرنٹ۔ سب سے اہم بات یہ ہے کہ بلٹ ان ڈیٹا ریکارڈنگ فنکشن تھرمل منحنی خطوط کو اوپر تک ذخیرہ کر سکتا ہے۔ 90 دن تک. چاہے آپ پروڈکشن سائیکل کو بہتر کر رہے ہوں یا کسٹمر آڈٹ کے لیے عمل کے ثبوت فراہم کر رہے ہوں، ایڈجسٹ ایبل سٹوریج فریکوئنسی اس بات کو یقینی بناتی ہے کہ آپ کی 2-میٹر-فی-منٹ پروڈکشن لائن کے ہر بیچ میں پیشہ ور ہے۔ ڈیٹا سپورٹ.

اہم تکنیکی پیرامیٹرز

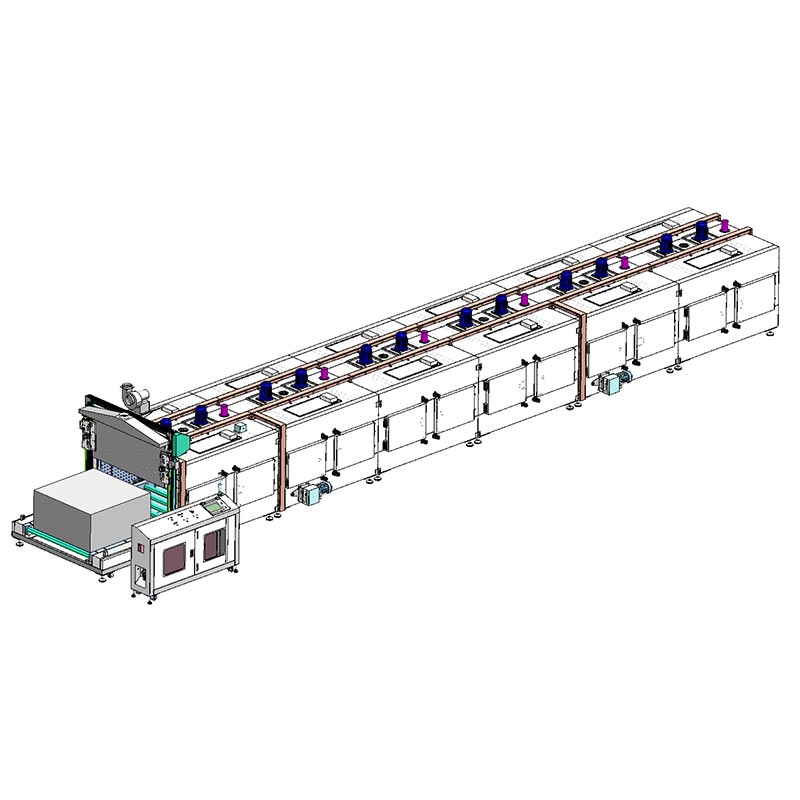

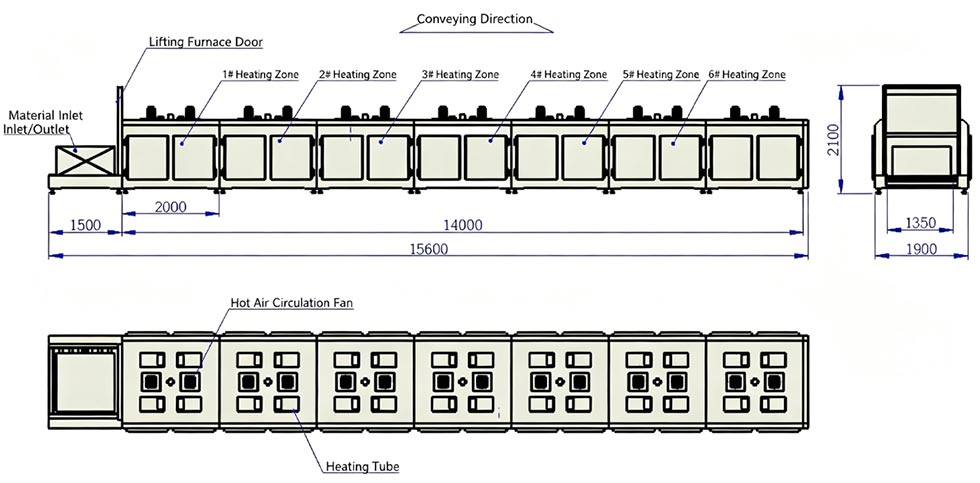

ٹنل فرنس کے سامان کی مجموعی تفصیل

آپریشنل ورک فلو

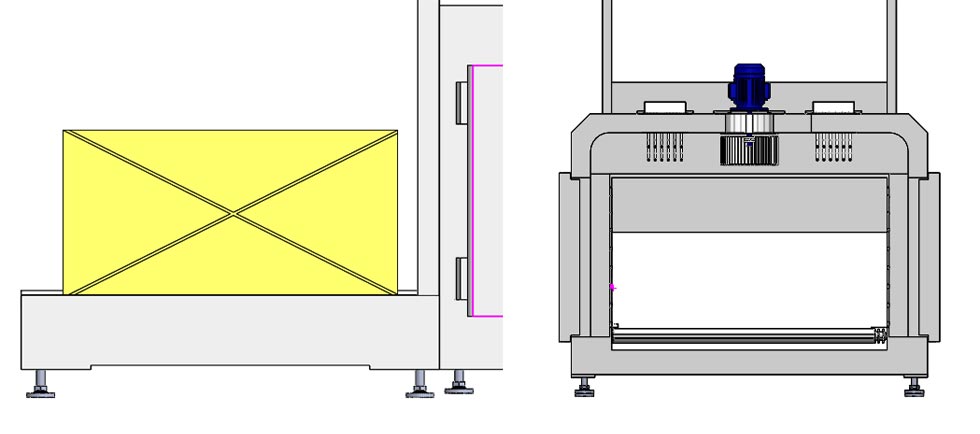

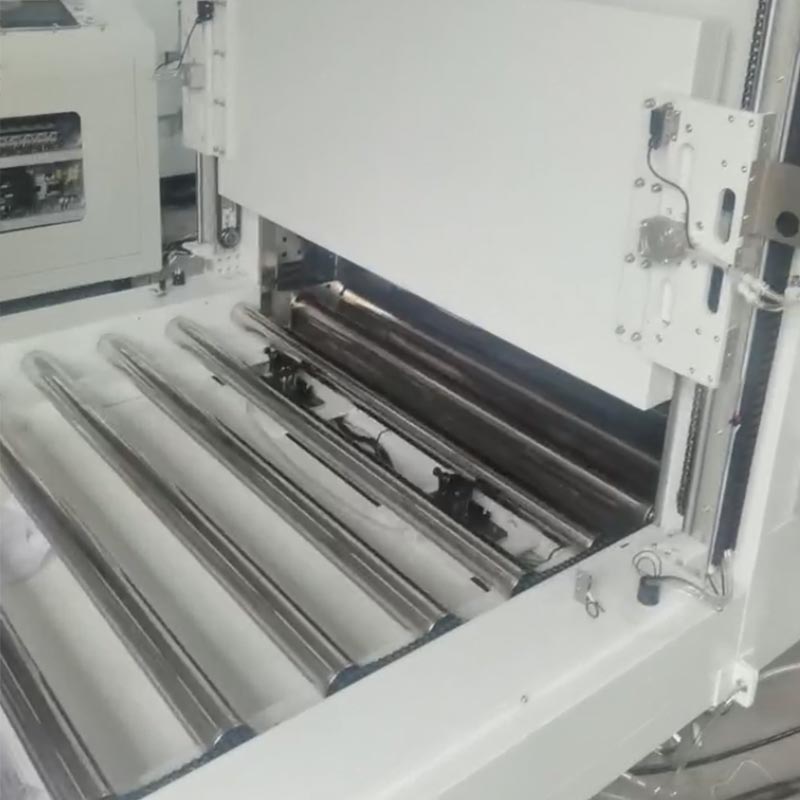

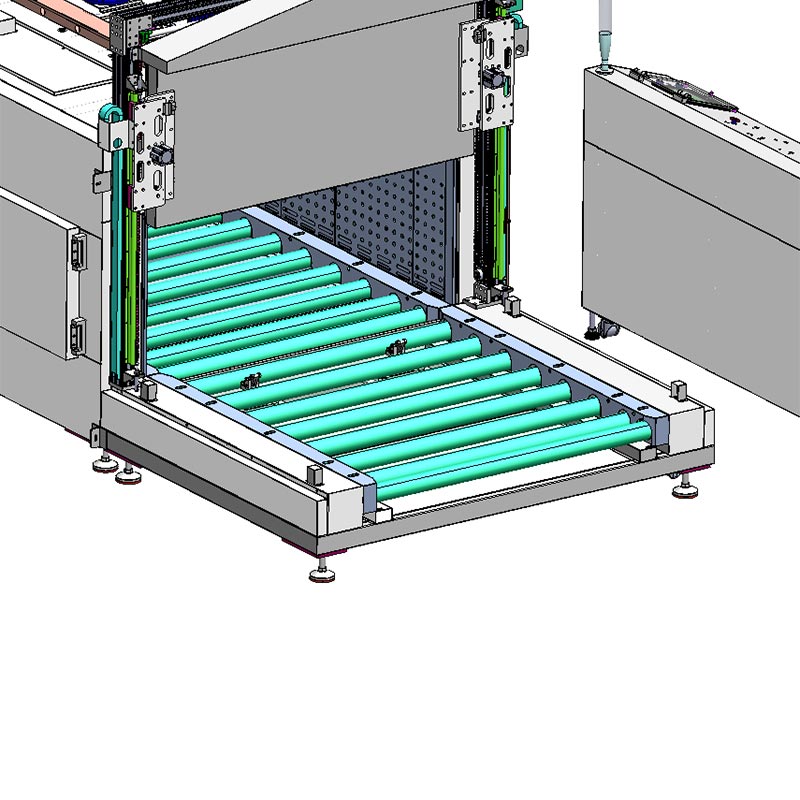

Dingfeng رولر بیلٹ اوون ایک جدید سیمی آٹومیٹک نیومیٹک پوزیشننگ سسٹم سے لیس ہے۔ آپریٹر کنویئر بیلٹ کو شروع کرنے کے لیے انفیڈ اسٹیشن پر نیومیٹک اسٹاپس کے خلاف 1200x1200 ملی میٹر پیلیٹ کو دستی طور پر سیدھ میں کرتا ہے۔ اس کے بعد، نیومیٹک بفلز اعلی ٹارک رولرس کے ساتھ ہم آہنگ ہوتے ہیں تاکہ پیلیٹس کو مرحلہ وار انداز میں منتقل کیا جا سکے۔ انہیں 1550 ملی میٹر انکریمنٹ میں آگے بڑھانا؛ ہر حرکت کے بعد، اسٹاپ خود بخود اگلی یونٹ وصول کرنے کے لیے دوبارہ سیٹ ہو جاتے ہیں۔ ایک بار جب تندور نو پیلیٹوں کی اپنی پوری اندرونی صلاحیت تک پہنچ جاتا ہے، تو ایک خودکار لفٹ گیٹ چیمبر کو سیل کر دیتا ہے، اور ایک XINJE PLC ہائی پاور گرم ہوا کی گردش کے نظام کو چالو کرتا ہے۔ سسٹم آپریٹر کو مربوط آڈیو ویژول کے ذریعے الرٹ کرتا ہے۔ الارم اتارنے کا عمل لوڈنگ کی منطق کا آئینہ دار ہوتا ہے، جس میں اعلیٰ درستگی کے نیومیٹک سٹیپنگ میکانزم کو استعمال کیا جاتا ہے۔ pallets کو محفوظ طریقے سے اور منظم طریقے سے سٹیجنگ ایریا تک پہنچائیں۔

اکثر پوچھے گئے سوالات (FAQ) - رولر کنویئر ٹنل اوون

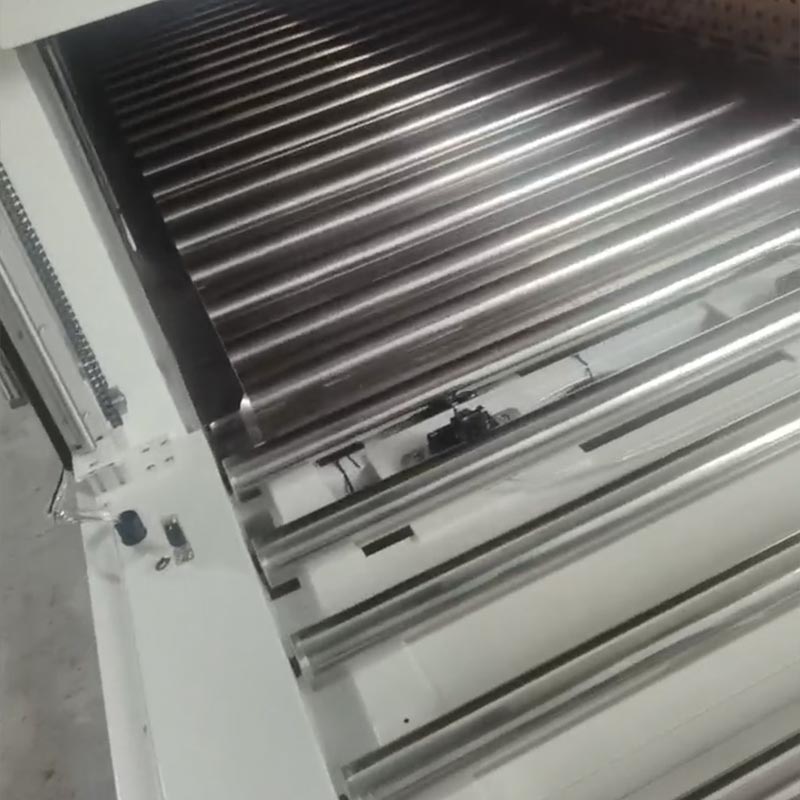

Q1: ہم یہ کیسے یقینی بنا سکتے ہیں کہ 76 ملی میٹر رولر 200 ° C کے درجہ حرارت پر خراب نہیں ہوگا؟

جواب: رولر کے اندر ایک بہتر بیئرنگ ہے، اور رولر کا قطر 210 ملی میٹر ہے۔ یہ مواد گزر چکے ہیں۔ ہیٹ اسٹیبلائزیشن ٹریٹمنٹ اس بات کو یقینی بنانے کے لیے کہ 1200×1200 ملی میٹر ورک پیس کی مکمل بوجھ کی حالت میں بھی، رولر کامل ارتکاز اور ہموار گردش کو برقرار رکھ سکتا ہے، اور ہر موسم میں خراب یا پھنس نہیں جائے گا حرارتی ماحول.

Q2: کیا یہ مختلف مصنوعات کی اونچائیوں کو اپنا سکتا ہے؟

جواب: جی ہاں۔ مؤثر اندرونی اونچائی 700 ملی میٹر ہے، جو بڑے سائز کی ہارڈویئر مصنوعات کے لیے بہت موزوں ہے۔ دی ±5-8°C کی یکسانیت برقرار ہے۔

Q3: ایگزاسٹ سسٹم اسپرے یا ڈی ہائیڈریشن سے پیدا ہونے والی ایگزاسٹ گیس کو کیسے ہینڈل کرتا ہے؟

جواب: ہم نے انٹیک پر 750 واٹ کا ہائی ٹمپریچر زبردستی ایگزاسٹ فین نصب کیا اور نئے ایئر وینٹ کو ایڈجسٹ کیا ہر حرارتی علاقے میں۔ یہ نمی اور VOCs کے تیزی سے خارج ہونے کو یقینی بناتا ہے، گیس کے جمع ہونے کو روکتا ہے، اور آپ کی کوٹنگ کے لیے ایک تازہ اور آکسیڈیٹیو مستحکم ماحول فراہم کرنا۔
