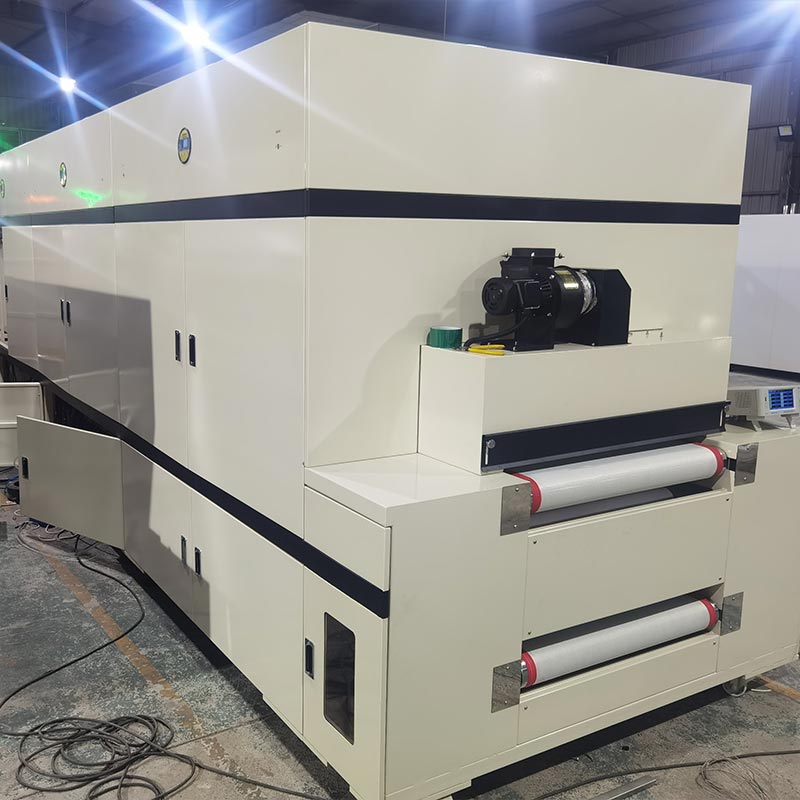

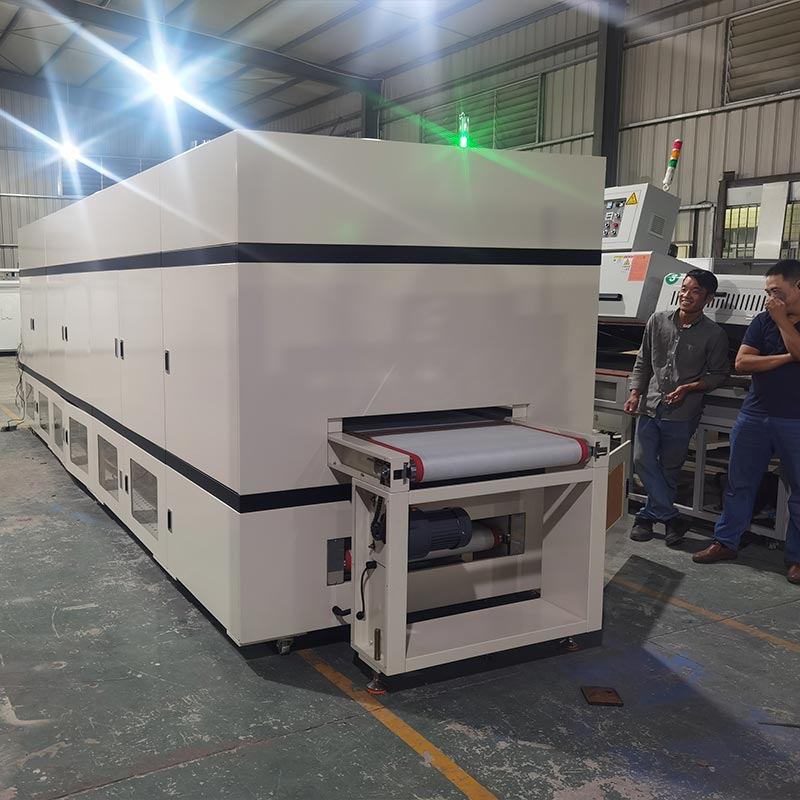

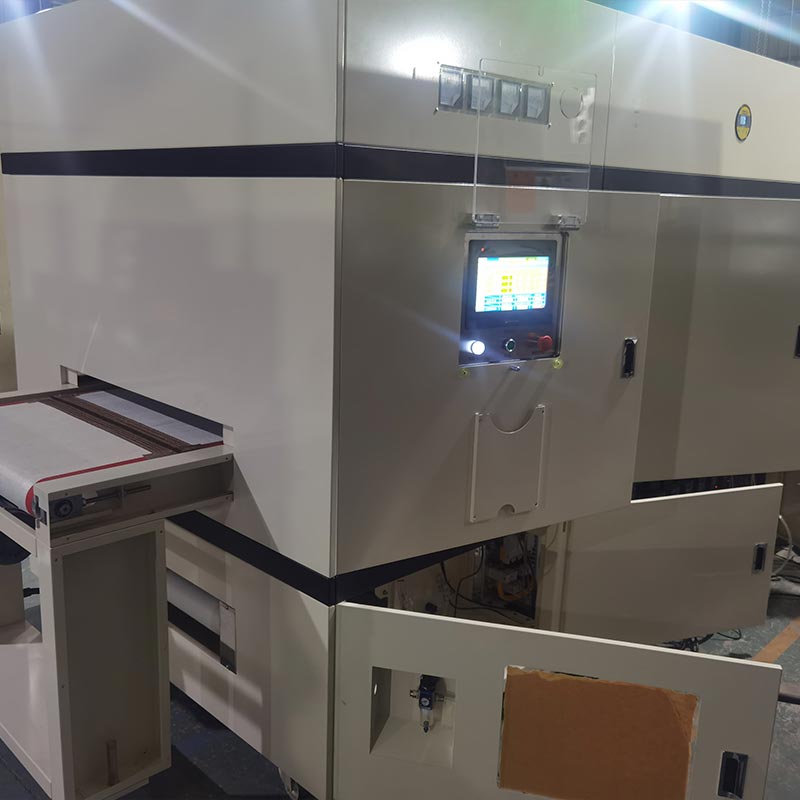

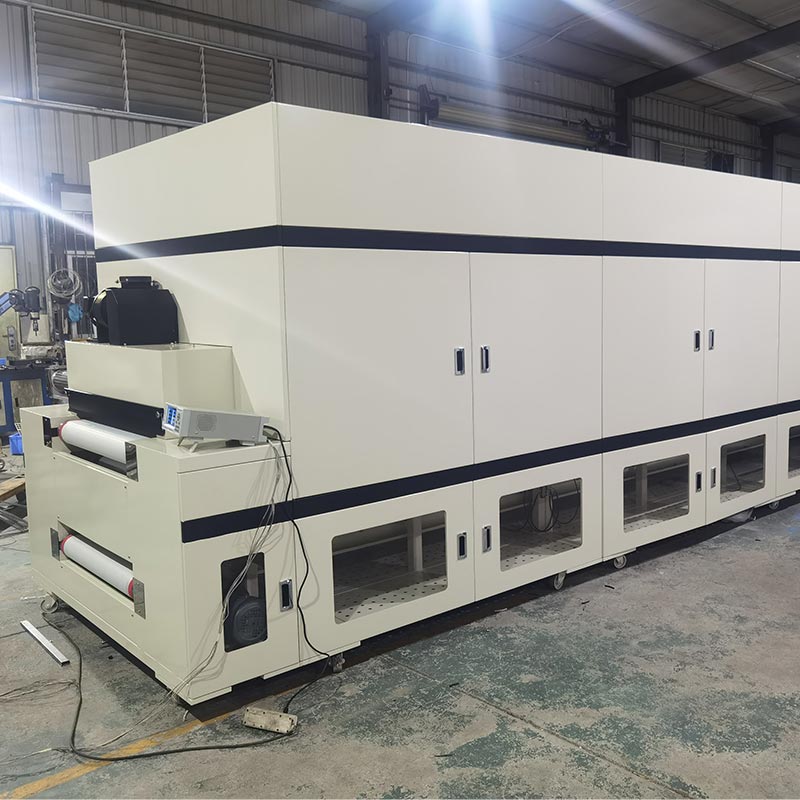

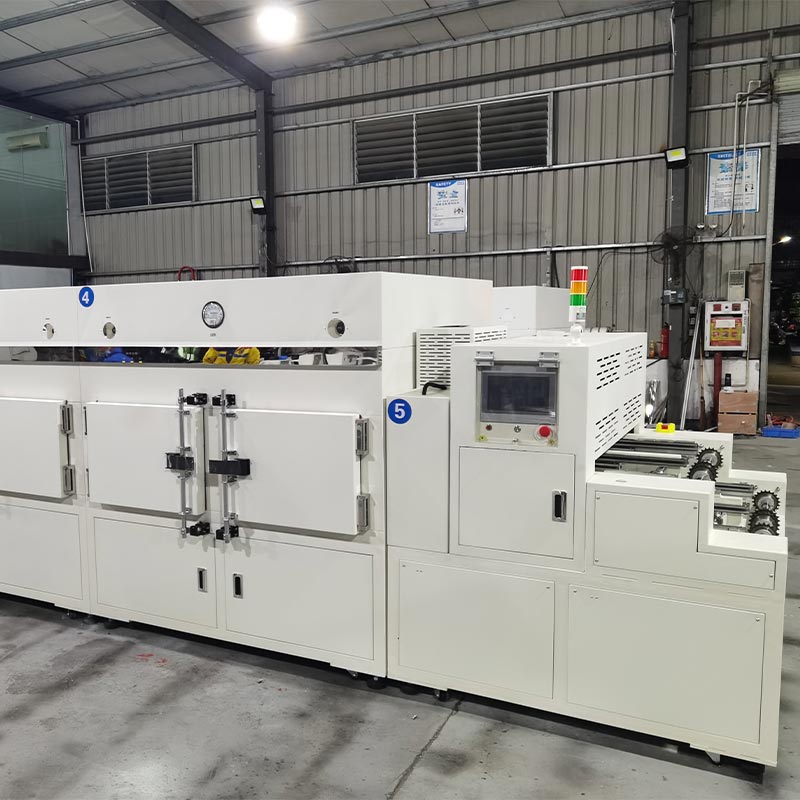

سرکٹ بورڈ ٹنل اوون

سرکٹ بورڈ ٹنل اوون میں گرمی کی یکساں تقسیم حاصل کرنے کے لیے، صرف حرارت پر انحصار کرنا کافی نہیں ہے۔ عین مطابق سیال حرکیات کا کنٹرول بھی ضروری ہے۔ ایک بڑے صنعت کار کے طور پر، Dingfeng نے ایک دباؤ ڈیزائن کیا ہے ایگزاسٹ سسٹم جو 700 ملی میٹر کنویئر بیلٹ کی چوڑائی پر عمودی اور ہنگامہ خیزی سے پاک ہوا کا پردہ بنا سکتا ہے۔ 2.2 کلو واٹ لمبی محور والی موٹر اور 12 انچ کے SUS304 امپیلر سے چلائی گئی، یہ صاف شدہ گرم ہوا کو دبا سکتی ہے۔ ملٹی لیئر سرکٹ بورڈز کے چھوٹے چھوٹے سوراخ۔ یہ لچکدار طباعت شدہ سرکٹس کے لیے خاص طور پر اہم ہے، جیسا کہ یہ ہو سکتا ہے۔ ہلکے وزن والے سبسٹریٹ کو مستحکم کریں، اسے ٹیفلون میش بیلٹ کے ساتھ رابطے میں آنے کی اجازت دیتے ہوئے، عام طور پر معیاری کنویکشن اوون میں دیکھا جانے والا دولن اور حرکت کا مظاہر۔

کام کرنے کا اصول

DFHK7008 ماڈل سرکٹ بورڈ ٹنل اوون گرم کرنے کے لیے سٹینلیس سٹیل ہیٹنگ ٹیوبیں استعمال کرتا ہے۔ اسے کم شور والے گرم کے ساتھ ملایا جاتا ہے۔ ہوا کی گردش کا پنکھا اور انڈر باکس ریٹرن ایئر وینٹیلیشن ٹیکنالوجی۔ گرم ہوا، کی طرف سے عملدرآمد کے بعد اعلی درجہ حرارت کا موثر فلٹر، مصنوعات کی سطح پر یکساں طور پر دبایا جاتا ہے۔ یہ خود کار طریقے سے حاصل کر سکتا ہے درجہ حرارت پر کنٹرول، مستقل درجہ حرارت، اور زیادہ درجہ حرارت پر خودکار سٹاپ، حفاظت، سہولت کی خاصیت، ماحولیاتی تحفظ، اور توانائی کا تحفظ۔ اوون کا اندرونی حصہ مکمل طور پر آئینے سے بنا ہے۔ سٹینلیس سٹیل کی پلیٹیں موصلیت کی پرت 120K سلیلک ایسڈ ایلومینیم موصلیت کاٹن سے بھری ہوئی ہے۔ دی پہنچانے میں اعلیٰ معیار کے ٹیفلون ہائی ٹمپریچر مزاحم میش بیلٹ کا استعمال کیا جاتا ہے، اور یہ کنٹرولر سے لیس ہے اور فریکوئنسی کنورٹر کم وولٹیج الیکٹریکل کنٹرول سسٹم کے ذریعے کنٹرول کیا جاتا ہے۔

ترتیب کا معیار

سرکٹ بورڈ ٹنل اوون کا برقی کنٹرول سسٹم گھر اور دونوں جگہوں پر اعلیٰ برانڈز کے اجزاء سے لیس ہے۔ بیرون ملک، بشمول مٹسوبشی H5U-1614MTD-A8 PLC، MT8102iE ٹچ اسکرین، DTE-10T درجہ حرارت کنٹرول ماڈیول، اور K-type WRNT-01/02 ہیٹنگ ایگزیکیوشن حصے کے درست درجہ حرارت کی پیمائش کے لیے تحقیقات۔ تین مرحلہ قابل کنٹرول سلکان ماڈیول J3-SCR-75LA مستحکم پاور ریگولیشن کے لیے کارفرما ہے۔ ٹرانسمیشن سسٹم کے لحاظ سے، دو شیلن فریکوئنسی کنورٹرز (220V 0.4KW اور 380V 3.7KW) مواصلاتی افعال اور شنائیڈر سیریز کے ساتھ اجزاء لیس ہیں، بشمول 3P+N-C 250A لیکیج سرکٹ بریکر بجلی کے مکمل تحفظ کے لیے۔ LC1N سیریز متعدد تصریحات کے AC رابطہ کار (1810, 1210, 4011) ہر ایک کو کھولنے اور بند کرنے کے ذمہ دار ہیں۔ سرکٹ، اور انتہائی اعلی کو یقینی بنانے کے لیے LRN12N تھرمل ریلے اور MY4NJ انٹرمیڈیٹ ریلے کے ساتھ جوڑا جاتا ہے۔ ماخذ سے ٹرمینل تک سامان کے آپریشن کا استحکام اور حفاظت۔

اہم جزو ماڈل

اکثر پوچھے گئے سوالات

Q1: یہ تندور ملٹی لیئر پی سی بی بیکنگ میں "پاپ کارن اثر" کو کیسے روکتا ہے؟

A: "پاپ کارن اثر" تب ہوتا ہے جب پھنسی ہوئی نمی بہت تیزی سے پھیل جاتی ہے۔ ہمارا سرکٹ بورڈ ٹنل اوون SCR کے زیر کنٹرول لکیری ہیٹنگ ریمپ کا استعمال کرتا ہے۔ درجہ حرارت میں اضافے کی شرح کو درست طریقے سے کنٹرول کرتے ہوئے، ہم اجازت دیتے ہیں۔ داخلی نمی چوٹی سنٹرنگ درجہ حرارت تک پہنچنے سے پہلے پری پریگ تہوں کے ذریعے محفوظ طریقے سے پھیل جاتی ہے، اس بات کو یقینی بنانا کہ انٹرلامینر بانڈز برقرار رہیں۔

Q2: کیا ہوا کا بہاؤ اتنا طاقتور ہے کہ وہ سوراخوں کے ذریعے ہائی اسپیکٹ ریشو کو خشک کر سکے؟

A: ہاں۔ ہمارا ڈاون ڈرافٹ پریشرائزڈ پلینم خاص طور پر گرم ہوا کو ہائی اسپیکٹ ریشو ویاس میں چلانے کے لیے ڈیزائن کیا گیا ہے۔ دی عمودی دباؤ اس بات کو یقینی بناتا ہے کہ ہوا صرف سطح کو چھلنی کرنے کے بجائے سوراخوں میں گھس جائے۔ سولڈرنگ یا چڑھانے کے مراحل سے پہلے مکمل پانی کی کمی کے لیے ضروری ہے۔

Q3: کیا ہم اس ٹنل اوون کو مکمل طور پر خودکار SMT لائن میں ضم کر سکتے ہیں؟

A: بالکل۔ مٹسوبشی PLC اور فریکوئینسی کنورژن موٹرز کو مخصوص لنکج پوائنٹس کے ساتھ ڈیزائن کیا گیا ہے انڈسٹری 4.0 کنیکٹوٹی۔ کنویئر کی رفتار اور درجہ حرارت کا ڈیٹا آپ کے اپ اسٹریم کے ساتھ ہم آہنگ کیا جا سکتا ہے۔ پک اینڈ پلیس روبوٹس یا نیچے دھارے کے معائنہ کرنے والے اسٹیشن، بغیر کسی ہموار، خودکار ورک فلو کو یقینی بناتے ہوئے۔
